Дата:12/02/2022г.
Коммерческое предложение
Чертёжи профилей:
Чертёж профиля 1:
Чертёж профиля 2:
Чертёж профиля 3:
Состав оборудования для производства профиля 3:
1. Механический разматыватель*1 шт
2. Плита введения металла*1 шт
3. Пресс и матрица для производства перфорации*2 комплекта
4. Стан профилегибочный*1 шт
5. Гидравлическая станция*1 шт
6. Автомотическое отрезное устройство*1 шт
7. Автомотическая система управления (АСУ) *1 шт
8. Счётчик*1 шт
9. Приёмный стол*1 шт
10. Гидравлический станок для загибки*1 шт
Общие сведения оборудования для производства профиля 3:
1. Механический разматыватель
(Предназначен для непрерывной подачи ленты из рулона в прокатный стан.)
1) Диаметр внутрений ленты:450-700мм
2) Мак. ширина ленты:600мм
3) Подёмность:500кг.
4) Вес:200кг.
5) Габарит:1050*1100*1500мм
6) Цена:250 долларов США
2. Плита введения металла
(Поствим оцинкованную сталь на эту плиту для обработки, чтобы обеспечивали готовый профнастил был роный, параллельный и одинаковый.)
1) Вес и габарит входят в вес и габарит стана профилегибочного.
3. Пресс и матрица для производства перфорации
Вес и габарит входят в вес и габарит стана профилегибочного.
Срок службы:
Пять миллионов раз
Сталь матрицы:
Стержень и вставка матрицы:DC53
Плита матрицы:
DC53,cr12MOV и №45

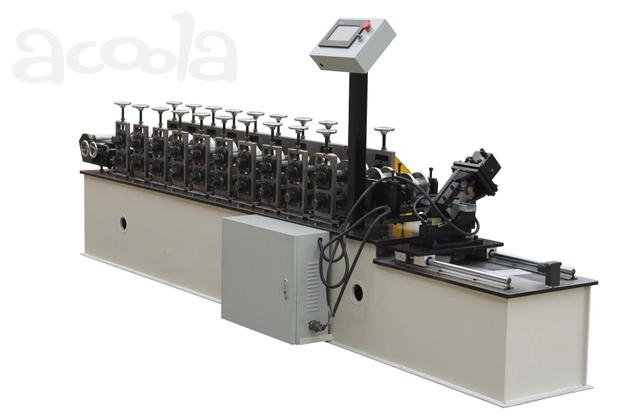

4. Стан профилегибочный
Предназначен для формовки полосы проката до требуемой конфигурации профиля. На раме прокатного стана установлены формующие клети, ножницы гильотины профильные, направляющее заправочное устройство, электропривод.
1) Режим работы:автомотический
2) Толщина маталла:1мм
3) Скорость производства:до 20м за минуту
4) Материал роликов:сталь 45#
5) Кол-во рабочих клетей:13 клетей
6) Диаметр вала:50мм
7) Мощность двигателя:3.8 кВт со сервоприводом
8) Способ привода:1 дюймовая цепь
9) Габариты (д*ш*в) :4.5*0.8*1.2м
10) Вес:1500 кг.
5. Гидравлическая станция
(Применение топливный насос зубчатки в управлении, введение гидросмесь в гидроцилиндр системы отрезного устройства для привода отрезного устройства к резке металла.)
1) Состав：
гидробак 1 комплект,
гидронасос 1 комплект,
гидротруба 2 шт
2) Мощность двигателя топливного насоса:3 кВт
3) Норма гидросмесь:46#
4) Вес:35кг.
5) Габарит:400*600*500мм
6. Автомотическое отрезное устройство
1) Установлены на раме прокатного стана. Фигурный нож обеспечивает качественную отрезку профиля необходимой длины.
2) Сталь ножниц:сталь Cr12
3) Мощность: 3квт.
4) Вес и габарит входят в вес и габарит стана профилегибочного.
7. Автомотическая система управления (АСУ)
САУ предназначено для автоматизации процесса прокатки с возможностью управления такими важными технологическими параметрами, как: скорость прокатки (с функцией оптимизации критерия производительность - качество), количество - длина профилей, паузы технологического цикла. Пульт оснащен жидкокристалической сенсорной панелью (система индикации основных технологических параметров и оповещения аварийных ситуаций).
Вес и габарит входят в вес и габарит стана профилегибочного.
Достоинства САУ:
1. обеспечивает плавный пуск-стоп линии (пуск линии без рывков;
2. нет пробуксовки прокатного стана, отсутствует резкое натяжения цепей;
3. отсутствуют пусковые токи, вызывающие поломки электрической схемы) ;
4. обеспечивает долговечность эксплуатации (щадящий режим) ;
5. увеличение производительности и улучшение качества выпускаемой продукции;
6. Русское и английское меню.
8. Счётчик
(Счётчик считает отработанную длину профля и ИНПч.)
9. Приёмный стол
Предназначен для приёма мерно - нарезанных листов профнастила из ножниц прокатного стана и формирования пачек готового профиля.
1) Габарит:2000*500*600мм
2) Вес:35кг.
3) Цена:140 долларов США
10. Гидравлический станок для загибки
Данный станок для производства такой отгибки, как фото. Можно получиться готовый профиль после отгибки только два раза. Первый раз отгибать налево, второй раз отгибать направо.
Состав гидравлического станка для загибки:
1) Листогибочный стан.
2) Система управления.
3) Гидравлическая система.
4) Штамп.
Технические характеристики:
1) Длина рабочего стола: 2500мм
2) Толщина листагиба: до 1мм
3) Мощность двигателя: 11кВт.
4) Габариты, мм:3000х700х2000(Д*Ш*В)
5) Вес листогиба: 2.5 тонна
Пресс-формы для производства профилей 1 и 2:
Всего нужно 3 комплекта пресс-формы для производства профилей 1 и 2.
(Нет кривошипного пресса)
1) Пресс-форма для перфорации и горфа для профиля 1.
Количество: 1 комплект
Цена:2430 долларов США.
2) Пресс-форма для перфорации и горфа для профиля 2*1 комплект
Количество: 1 комплект
Цена:2670 долларов США.
3) Пресс-форма для загибки (90 градусов) для профилей 1 и 2*1 комплект
(То есть можно использовать одинаковая пресс-форма для загибки профиля 1 и 2)
Количество: 1 комплект
Цена:1700 долларов США.
1) Срок службы: пять миллионов раз
2) Сталь матрицы:Стержень и вставка матрицы:DC53
3) Плита матрицы: DC53,cr12MOV и №45
4) Вес:170кг.
5) Габариты:400*200*180мм
Условия пладёжа:
Аванс 30% от стоимости станка нужно заплатить после заключения контракта, 70% оплачивается Покупателем после провери на заводе в Китае.
Гарантия:
Гаратие оборудования бесконечный, бесплатное обслуживаниена год. Система автоматического управления (САУ) при вопросом качества обеспечивает вернуть и поменять в 1 год.
Общая сумма:
21,500 долларов США.
Цена на оборудование для производства профиля 3:
13,700 долларов США.
Цена на пресс-формы для производства профилей 1 и 2:
6800 долларов США. (за три комплекта пресс-формы)
Расходы на условию поставки FOB Тянцзинь в Китае:1000 долларов США.
(входят стоимость упаковки, доставка с завода до порта, таможенное оформление в Китае.)
Срок изготовления:30 дней.
Размер упаковки:(нужно делать три деревянного ящика для упаковки станка)
Разматыватель+гидравлическая
станция+пресс-формы для производства профилей 1 и 2
Размер упаковки
Вес упаковки
1080*1130*1800мм
450кг
Стан профилегибочный
+приёмный стол
4800*1000*1400мм
1635кг
Гидравлический станок для загибки
3200*900*2200мм
3000кг
