Станок для лазерной резки металла JB-3015P

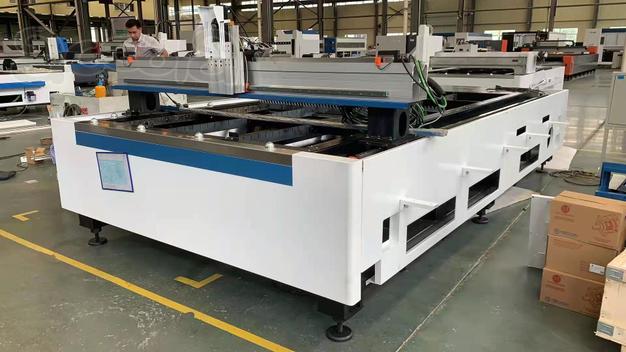

I、Вид станка (справки)



、Конфигурация станка
№ Имя Количество Происхождение и название производителя
1 Лазер
1) 3000W волоконный лазер 1 комп RAYCUS Китай
2 Внешний путь света и режущая головка
1) Голова лазерной резки 1 комп Raytools
3 Основной станок
1) Станина станка 1 шт Высокотемпературный отжиг и освободить напряжение
2) Направляющий рельс 4 комп Тайвань HIWIN
3) Прецизионная специальная рейка 3 комп Тайвань YYC
4) Серводвигатель и водитель 4 комп Япония Fuji/yaskawa
5) Редуктор 3 комп Япония Синьбао/MOTOREDUCER
6) Электрический компонент 1 комп Schneider
7) Пневматический компонент 1 комп SMC
4 ЧПУ и система программного обеспечения
1) Система ЧПУ 1 комп Cypcut 3000S
5 Стандартные комплектующие
1) Система вентиляции 1 комп Стандарт
6 Труборез
1) Двойной пневматический патрон 1 комп 220
2) Длина захвата 3m
3) Трубка Квадратная трубка, круглая трубка

Станина станка
1. Станина сварена и изготовлена из высококачественной стали, поэтому стабильность станка значительно повышается, а эффект резки металла хороший.
2. Повторный отжиг и обработка для снятия напряжений, чтобы гарантировать, что кровать не будет деформироваться в течение 20 лет.
Волоконный лазер RAYCUS
Технологии мирового уровня. Модульная конструкция с резервированием; малый размер, лёгкий вес, легко перемещать; легко интегрируется; высокая мощность, отличное качество луча; низкое энергопотребление; хорошая стабильность; подходит для приложений в различных областях; простое управление; без дополнительных требований, бесплатно поддерживать
Литая алюминиевая поперечная балка
Отливка тяжелой стальной пленки минимальной толщины;
Эффективно избежать дефектов литья, повысить прочность литья и сделать поверхность литья красивой;
Лёгкий вес, балка обработана T6, который обладает как прочностью, так и ударной вязкостью.
Голова лазерной резки - Raytools
Линейный механизм заставляет фокусирующую линзу автоматически изменять положение в диапазоне 22 мм, а непрерывная фокусировка может быть установлена программой для выполнения быстрой перфорации толстых пластин и автоматической резки пластин различной толщины и материалов. Продукт оснащен составной группой линз D30 для интеграции луча и оптимизирует конструкцию оптики и водяного охлаждения, чтобы лазерная головка могла работать непрерывно и стабильно в течение длительного времени при высокой мощности.
Очень толстая рабочая поверхность лезвия
Серводвигатель и водитель - Япония Fuji/yaskawa
Метод управления с обратной связью используется для обеспечения точного позиционирования и динамического отклика наилучшего ускорения, благодаря чему механизм автоматического позиционирования работает плавно, надежно и не требует технического обслуживания; Мощный моторный привод по осям X, Y, Z;
Редуктор - Япония Синьбао/MOTOREDUCER
Высокая скорость работы
Прецизионная специальная рейка Тайвань YYC
Направляющий рельс - Тайвань HIWIN
 Более высокая скорость и низкий уровень шума обеспечивают высокую точность и длительный срок службы
Система ЧПУ - Cypcut
Поддерживает все программы AutoCAD и рисования. Профессиональное программное обеспечение для резки поддерживает траекторию резки в форматах dxf, plt и других графических форматах, может устанавливать параметры резки в разных слоях и комбинировать линии, чтобы гарантировать автоматическое добавление узлов сращивания. Он может сразу же оптимизировать готовый графический дизайн для повышения производительности. Это профессиональное программное обеспечение для резки может достигать различных уровней точности резки с помощью функции компенсации.
Япония SMC имеет полный набор пневматических компонентов, воздух, кислород, азот, автоматическая регулировка давления, резка толстых листов более выгодна
Газовый обратный клапан японского стандарта SMC, который эффективно защищает безопасность газового контура и предотвращает повреждение машины обратным потоком газа.

Технические характеристики:
Модель станка JB-3015P
Размер стола 3000mm*1500mm
Максимальная скорость движения 100m/min
Максимальная скорость резки 30-50m/min
Ускорение 0.8G
Длина волны лазера 1070nm
Номинальная выходная мощность 3000W
Рабочая температура -10-40°
Точность позиционирования пластины ≤±0.03mm/m
Повторяемость ≤±0.02mm/m
Система охлаждения Чиллер
Входная мощность 380V/50Hz/60A

I、Параметр резки

Материал Газа Толщина (mm) Скорость
(m/min) Мощность (W) Давление воздуха (bar) Сопло
(mm) Расстояние между пластинами (mm) Примечания
Нержавеющая сталь N2 1 45 3000 12-14 1.5S 0.6
2 24 14-16 1.5S 0.6
3 10 16-18 2.0S 0.6
4 6.5 12-22 2.0S 0.5
5 3.6 20-24 2.5S 0.5
6 2.7 22-24 3.0S 0.5
8 1.2 22-24 4.0S 0.5
Углеродистая сталь N2 1 35 3000 12-14 1.5S 0.6
O2 2 5.5 1000-1500 10-14 1.5D 0.8 1
3 4 2400-3300 0.15-0.2 1.2D 0.8 2
4 3.5 2400-3300 0.15-0.25 1.2D 0.8
6 2.7 2400-3300 0.2-0.25 2.0D 0.8
8 2.2 2400-3300 0.2-0.25 3.0D 0.8
10 1.5 2400-3300 0.2-0.3 3.5D 0.8 3
12 1 2200-2400 0.2-0.3 3.5D 0.8
16 0.75 2200-2400 0.25-0.35 4.0D 0.8
18 0.65 2200-2400 0.25-0.35 4.0D 0.8
20 0.55-0.65 2200-2400 0.25-0.35 4.0D 0.8
Алюминий N2 1 30 3000 12-14 1.5S 0.6
2 18 16-18 2.0S 0.5
6 2 18-22 2.5S 0.5
Медь N2 1 28 3000 12-14 1.5S 0.6
2 15 14-16 1.5S 0.6
3 6 16-18 1.5S 0.6
5 2.2 16-18 2.0S 0.6

Примечание 1: При использовании кислорода для резки углеродистой стали толщиной 1 мм, поскольку кислород является поддерживающим горение газом, легко образуется шлак, который трудно удалить во время работы на высокой скорости.
В результате скорость не может быть улучшена, поэтому мощность регулируется в диапазоне, который может соответствовать текущей скорости.
Примечание 2. Мощность, используемая для отладки, и скорость отладки также зависят от чистоты газа и качества пластины на месте.
Примечание 3: При использовании кислорода для резки дальнейшее увеличение мощности не только не приведет к увеличению скорости резки, но и приведет к ухудшению состояния режущей секции, поэтому отрегулируйте мощность до диапазона, который может соответствовать текущей скорости.

Расход и стоимость
Название Стоимость расходных материалов (общее рабочее время) Стоимость расходных материалов (в час)
Защитная линза 1 шт / месяц / 50 юаней / 400 рабочих часов 0.13 юаней / ч
Керамическое кольцо 1 шт / год / 300 юаней / 7200 рабочих часов 0.04 юаней / ч
Режущее сопло 1 шт / месяц / 50 юаней / 400 рабочих часов 0.13 юаней / ч

Эти данные приведены только для справки, и удельный расход немного варьируется в зависимости от ситуации пользователя.

Стоимость резки (в час)
Газ Стоимость потребления электроэнергии Стоимость потребления дополнительного кислорода Стоимость расходных материалов Итого (юаней) Итого (юаней)
Кислород 19￥ 10￥ 0.5￥ 29.5
Азот 19￥ 20￥ 0.5￥ 39.5
Воздуха 19￥ 7￥ 0.5￥ 26.5

Если в качестве вспомогательного газа для резки используется осушенный сжатый воздух, затраты будут складываться из затрат на эксплуатацию воздушного компрессора + потребляемая мощность станка + расходные материалы (защита линз и резка сопел).

3. Установка, обучение.
Обучение: после предварительной приемки оборудования Стороной B в месте расположения Стороны B, Сторона B проведет бесплатное обучение для 2-3 технических специалистов по эксплуатации и техническому обслуживанию Стороны A. Содержание обучения включает:
Здравый смысл защиты от лазерной безопасности.
Основной принцип работы лазера и устройство станка для лазерной резки.
Специализированные навыки работы с лазерной резкой.
Эксплуатация оборудования и меры предосторожности.
Ежедневное обслуживание оборудования, лазерная наладка и навыки эксплуатации по замене запчастей.
Время обучения и отладки - два раза: около 5 дней. Впервые, когда машина будет произведена, Сторона А организует прибытие технических специалистов в Сторону Б для
